一、產品結構工作原理
本機主要由錐型筒體、螺旋軸、公轉傳動臂、自轉轉動頭及出料閥組成。物料由上部加入。上部減速機帶動公轉傳動臂使螺旋軸在筒體內作公轉運動。下部減速機帶動螺旋軸作自轉運動，由于兩軸相交成一定角度，中間使用特制的萬向聯軸節傳動。

二、性能特點
①本機主要特點適用性能強、適合各類物料。
②適應大型機器大批量的混合，由于傳動鏈較單螺旋雙螺旋大大縮短（只有減速機、萬向節、螺旋軸組成），故本機易損件少，加上公轉傳動和自轉傳動分開使加工精度要求降低，機器的各零件性能可靠，適合大型化。
③氣動、電動、手動各式出料閥均可在本機上安裝使用。
④各傳動部件的保養、維修相當方便，主要更換部件為密封件。
⑤整個機器下部的傳動部件存在兩處泄露點：
a. 帶動螺旋自轉的出軸處；
b. 下部傳動頭在中心處公轉的出軸處。
兩處均采用迷宮、機封、氣封、反推螺旋四重技術確保各種物料無法滲入各運動部件。而且整機混合性能同單螺旋混合機一樣。

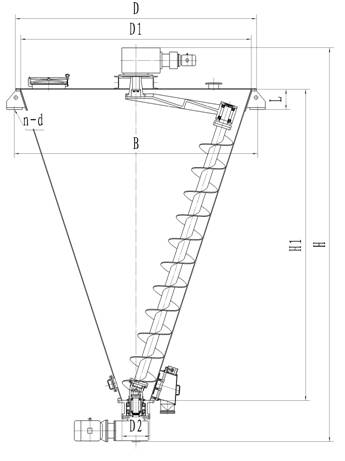

三、產品性能參數

型 號規格 項目	XDH-10	XDH-15	XDH-18	XDH-20	XDH-25	XDH-30
全容積m3	10	15	18	20	25	30
裝載系數	0.4—0.6
物料細度	40—900
功率(公轉/自轉) ( kw)	1.1/11	1.1/15	2.2/18.5	2.2/18.5	2.2/22	2.2/22
減速機型號 (自轉/公轉)	K97/K107	K97/K107	K107/K107	K127/K127	K127/K127	K127/K127
支座中心距B(mm)	3080	3480	3630	3780	4040	4290
支座孔數n-d	8-Φ30
支座至筒蓋L(mm)	365	495	495	495	495	495
進料口	Φ500
出料口	Φ200
筒體高度H1(mm)	3800	4550	4775	5010	5406	5790
筒體上口尺寸D1(mm)	2920	3400	3550	3700	3960	4210
筒體下口尺寸D2(mm)	450	450	450	450	450	450
總高H(mm)	5280	6350	6800	6900	7240	7680
外形尺寸D(mm)	Φ3080	Φ3570	Φ3720	Φ3870	Φ4130	Φ4380
參考重量（㎏）	5000	6500	6800	7000	8000	9000

四、本廠產品先進之處
①特殊設計的萬向節結構傳動可靠、壽命遠遠大于同行三倍以上。
②各密封處獨具匠心的設計確保在一個使用周期(一般是六個月)內絕無泄漏。
③零件的加脂保養在設備外完成。
④整機在質保期外更換一副萬向節和兩處密封副后，整機同新機一樣使用。

五、訂貨須知
①本機可配噴液、夾套、真空吸料、抽空、防塵等特殊部件。請?jiān)谟嗀洉r(shí)說明。
②出料閥一并安裝在側面，有電動、氣動、手動三種形式。氣動配氣源箱，電動配電控箱。
③如真空設備或夾套壓力大于4kgf/cm2時，請?zhí)厥庹f明筒體需加強處理。
④如有腐蝕性、磨蝕性物料請?jiān)谟嗀洉r(shí)說明，以便改變本機材質或工藝。
⑤您有任何需要請與我們的專業工程師聯系，我們將為你的需求得到保障。
